在能源轉型與“雙碳”目標背景下,地?zé)峁┡?/a>因其清潔低碳特性成為替代傳統化石能源供暖的重要方向,而水源熱泵技術是實現地?zé)豳Y源高效利用的核心手段。當前, 水源熱泵在地?zé)峁┡?/a>工程應用中,常面臨地?zé)豳Y源適配性不足、地質條件限制、技術落地偏差及運行管理不善等問題,影響系統能效與穩定性。因此,深入探討水源熱泵在地?zé)?/a>供暖工程中的運用,有助于為該類工程的科學應用提供系統指導,助力行業綠色可持續發展。

1 水源熱泵技術原理

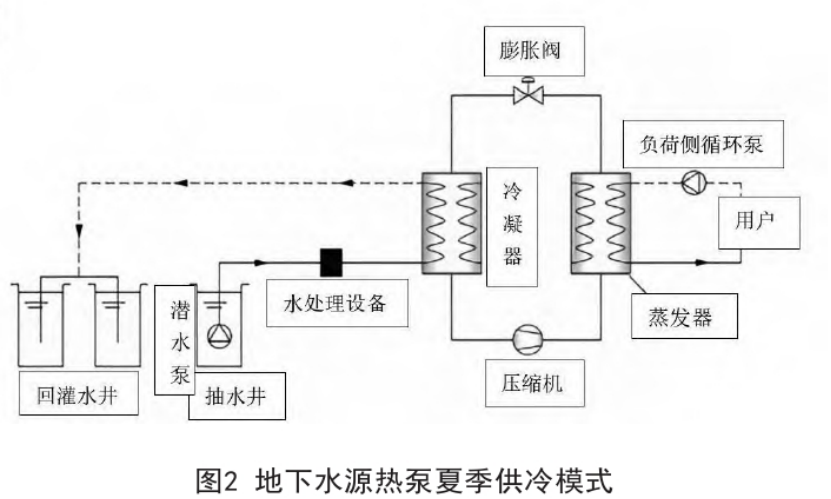

水源熱泵技術基于熱泵技術,通過轉移地下水中的熱能實現供能,核心由用戶末端、熱泵機組、水源系統組成, 如圖1、2所示。冬季時,地下水作為熱源,經水處理設備處理后送至蒸發器,熱量傳遞給制冷劑后回流至回灌水井;制冷劑在冷凝器中將熱量傳遞給低溫熱水,后者被輸送至用戶端供暖。夏季時,地下水作為冷源,經處理后送至冷凝器帶走制冷劑熱量,隨后回流;制冷劑在蒸發器中吸收用戶端水中熱量,轉化為冷凍水輸送至用戶端,實現供冷。

2 水源熱泵在地?zé)?/a>供暖工程中的核心應用環節

2.1 前期勘察與設計

前期勘察與設計是水源熱泵在地?zé)峁┡?/a>工程中應用的基礎,直接決定系統后續運行的穩定性與能效。在勘察環節,需重點圍繞地下水源特性展開全面調研,包括水源類型、水量、水溫及水質等核心指標。對于地下水源,需通過專業水文地質勘察確定含水層分布、滲透系數及地下水位變化規律,確保水源水量滿足工程熱負荷需求,通常地下水取水量需符合每千瓦制冷量0.04-0.06kg/s的標準;同時還需檢測水源水溫,明確冬季供暖時冷凝器水溫需維持在 1 8-40℃、夏季制冷時蒸發器水溫需處于1 0-22℃的合理區間,且要保證回灌井與抽水井間距大于50m,避免地下水冷熱失衡。水質勘察需重點檢測懸浮物、化學污染物含量及微生物指標,防止后續系統堵塞或設備腐蝕。

設計階段需結合勘察數據與工程需求,構建適配的系統方案。首先要確定熱泵機組類型與參數,根據熱負荷計算選擇合適容量的機組,同時考慮蒸發溫度與冷凝溫度對能效的影響,蒸發溫度越高、冷凝溫度越低,供熱能效COP越高,因此設計中需優先采用低溫熱水系統,通過調峰換熱器、儲能水箱等設備穩定水溫,減少溫度波動。其次,合理規劃地埋管系統,選擇耐腐蝕性強、傳熱性能好的高密度聚乙烯管或鋁塑管,根據地質條件確定埋管深度與間距,確保熱交換效率;對于中深層地?zé)崮芾?/a>,需設計閉式同軸換熱井結構,明確井深、井間距等參數,保障熱量穩定提取。此外,還需制定完善的回灌方案,結合地質情況選擇合適的回灌技術,確保回灌量與抽水量平衡,避免地下水位下降或地面沉降,同時設計水質預處理系統,如設置沉淀池、除砂器及濾水設備,保障回灌水水質符合要求。

2.2 施工安裝與質量控制

施工安裝階段是將設計方案落地的關鍵,需嚴格把控施工質量,確保系統各組件精準對接與安全運行。首先,地埋管施工需遵循規范流程,鉆孔前需再次確認地質條件, 調整鉆孔參數,避免破壞含水層結構;鉆孔完成后,需對孔壁進行加固處理,防止坍塌,隨后進行地埋管敷設,采用預組裝方式控制管材變形,確保U型管布設平整、間距均勻,且管材堆放高度不超過2m,避免陽光直射損壞管材。 地埋管安裝后需進行壓力試驗,確保無滲漏后再進行回填,回填材料需選擇導熱性能好、穩定性高的材料,保障熱交換效果。

熱泵機組與輔助設備安裝需注重精度與安全性。機組基礎需符合承重要求,安裝時需調整水平度,避免運行時產生振動噪聲;管道連接需采用耐腐蝕管材,接口處做好密封處理,防止泄漏;循環水泵、換熱器等輔助設備需按照設計參數精準安裝,確保與機組匹配,同時安裝相應的閥門、儀表,便于后續運行監測與調控。此外,回灌系統施工需嚴格按照設計方案進行,回灌井施工需保證井管垂直度與過濾層完整性,防止雜質進入含水層;安裝回灌監測設備,實時監測回灌量、回灌水溫度及壓力,確保回灌系統穩定運行。施工過程中還需做好技術交底與質量檢查, 每道工序驗收合格后方可進入下一環節,避免因施工缺陷影響系統后續運行。

2.3 運行優化與能效提升

運行優化與能效提升是水源熱泵地?zé)峁┡?/a>工程長期穩定、高效運行的保障,需從運行參數調控、系統維護及能源管理等多方面入手。在運行參數調控方面,需根據季節變化與熱負荷需求,動態調整供水溫度與流量。冬季供暖時,通過監測室內溫度與熱負荷,合理設定供水溫度,避免溫度過高造成能源浪費;夏季制冷時,優化冷凍水供水溫度,在滿足制冷需求的前提下,將供水溫度適當提高, 降低機組能耗。同時,利用變頻技術控制循環水泵運行頻率,根據系統負荷變化調節流量,減少水泵功耗,例如當系統負荷降低時,降低水泵頻率,可有效減少電量消耗。 系統維護需定期進行,包括水質監測與處理、設備檢修及回灌系統維護。定期檢測水源水質與回灌水水質,若發現水質惡化,及時啟用預處理設備或更換過濾材料,防止系統堵塞與設備腐蝕;定期對熱泵機組、循環水泵、換熱器等設備進行檢修,清理設備內部污垢,檢查部件磨損情況,及時更換老化部件,確保設備性能穩定;加強回灌系統維護,定期清理回灌井濾層,監測回灌效率,若出現回灌不暢,及時排查原因并采取措施,保障回灌量與抽水量平衡。

能源管理方面,可結合峰谷電價政策,優化運行策略,在谷電時段利用儲能水箱儲存熱能,峰電時段減少熱泵機組運行,依靠儲能系統供熱,降低運行成本。同時,建立智能化監控系統實時監測系統運行參數,通過數據分析識別運行問題,及時調整運行策略,實現系統高效運行。此外,定期對運行數據進行分析,評估系統能效,根據實際情況優化系統設計與運行方案,持續提升水源熱泵地?zé)?/a>供暖工程的能效水平與經濟效益,同時減少對環境的影響, 實現綠色低碳運行。

2.4 典型場景應用分析

水源熱泵在地?zé)?/a>供暖工程中的應用以大面積、多功能復合的園區類項目最為典型,這類場景對供暖制冷的穩定性、覆蓋范圍及綠色低碳屬性要求較高,中國民航大學寧河校區與河北工程大學新校區的實踐,正是水源熱泵技術適配此類場景的標桿案例。

中國民航大學寧河校區需滿足5260名師生教學、科研、 生活等多元需求,一期供暖制冷總面積達1 67870m2,且涵蓋圖書館、體育館、生活區等不同熱負荷特性的組團。項目圍繞水源熱泵技術構建“深淺結合+調峰互補”系統:中深層側布設2眼2200m閉式同軸換熱井,保障低溫環境下的穩定熱源;中深層側則在田徑場、航空體育場等區域,按 5×5m孔間距、120m有效孔深,鋪設雙U型De32地埋管換熱器,通過淺層地源熱泵高效換熱。同時搭配冷水機組與燃?xì)忮仩t調峰,既解決不同組團的負荷差異問題,又避免單一熱源的能效波動,確保系統穩定運行。

河北工程大學新校區(總建筑面積約1 0 1萬m2)則進一步拓展水源熱泵的“地?zé)?多能互補”場景。其中4號能源站以淺層土壤源熱泵為核心,布設3300眼1 40m深豎直換熱孔,服務21.3萬m2區域的供暖制冷,充分發揮淺層地溫能的低碳優勢;3號能源站則結合中深層取熱不取水技術,適配 28.5萬m2區域的需求,同時聯動太陽能與污水源供應社區熱水,形成“水源熱泵+多元清潔能源”的協同模式。該場景既通過分區域能源站設計匹配不同建筑的熱需求,又達成綠色無煙校區目標,成為河北省重點示范工程。

3 水源熱泵在地?zé)峁┡こ讨械某Ｒ?jiàn)問題與解決對策

3.1 回灌系統堵塞與效率低下對策

回灌系統是水源熱泵地?zé)峁┡こ讨芯S持地下水資源平衡的關鍵,常見問題包括回灌量不足、回灌井堵塞及回灌效率低下,其核心原因在于地質條件適配不當、回灌水預處理不充分及監測機制缺失。針對這些問題,需從技術優化與流程管控兩方面制定對策:在技術層面,需結合前期勘察的地質數據選擇適配的回灌技術,如對滲透性較差的地層采用壓力回灌結合脈沖沖洗技術,通過周期性加壓與泄壓清除井壁附著的泥沙與微生物膜,防止濾層堵塞;同時,優化回灌系統設計,采用抽灌分離+同層回灌模式,將抽水井與回灌井間距控制在50m以上,避免回灌水與抽吸水短路,確保回灌水能充分滲透至目標含水層。在預處理環節,需在回灌管路中增設多級過濾系統,先通過除砂器去除粒徑大于0.1mm的顆粒物,再經活性炭過濾器吸附有機物與異味,最后通過紫外線消毒設備抑制微生物滋生,從源頭減少回灌堵塞風險。此外,建立實時監測系統,在回灌井內安裝流量傳感器、壓力傳感器及水質在線監測儀,實時采集回灌量、回灌壓力及水質數據,當回灌量下降10%或壓力升高20%時,自動觸發反沖洗程序,保障回灌系統穩定運行。

3.2 水質惡化與冷熱失衡控制

水質問題主要表現為地下水含砂量過高、微生物滋生及化學腐蝕,易導致設備堵塞與管道損壞;冷熱失衡則源于長期運行中地下水熱量提取與補充失衡,引發含水層溫度異常,影響系統能效與生態環境。因此,解決水質問題需構建“預處理+運行維護”雙防線:預處理階段,根據水質檢測結果配置針對性處理設備,如對高硬度水質采用離子交換器去除鈣鎂離子,對含氧量超標的水源增設除氧器, 防止管道結垢與腐蝕;運行中定期對系統進行酸洗+鈍化處理,每季度使用檸檬酸溶液對熱泵機組、換熱器及管道進行循環清洗,清除內壁污垢,同時在系統中添加緩蝕劑與阻垢劑,濃度控制在50-1 00mg/L,延緩設備腐蝕與結垢速度。針對冷熱失衡,需從設計與運行兩方面優化:設計時采用深淺層地?zé)崮?/a>互補模式,將淺層地埋管系統與中深層閉式換熱井結合,通過智能控制系統動態調配深淺層熱源比例,夏季將多余熱量導入深層含水層儲存,冬季提取深層熱量補充淺層熱源不足;運行中建立含水層溫度監測網絡,在抽灌井周邊布設溫度監測點,當監測到含水層溫度年變化超過2℃時,調整抽灌量與運行時間,如減少冬季抽水量、增加夏季回灌量,或引入其他清潔能源輔助供熱, 平衡地下水冷熱收支。

3.3 冬季運行能效提升措施

冬季低溫環境下,水源熱泵易出現水溫過低、機組COP 值下降及供熱不足等問題,核心原因在于低溫導致制冷劑蒸發效率降低、系統熱損失增加。解決該問題需從熱源優化、設備升級與系統保溫三方面入手。在熱源優化上,采用“余熱回收+熱泵增效”組合技術,收集醫院、工廠等場所的低溫余熱,通過板式換熱器與地下水換熱,提升水源溫度,使熱泵蒸發溫度提高5-8℃,進而將COP值提升15%- 20%;對無余熱可利用的項目,在地下水中添加防凍液以降低冰點,防止冬季管道凍結,同時保障熱泵機組正常吸熱。在設備升級方面,選用低溫型水源熱泵機組,其壓縮機采用雙級壓縮技術,能在-1 0℃水源溫度下穩定運行, C O P值維持在3.0以上;在機組冷凝器側增設相變儲能裝置,利用谷電時段將熱能儲存在相變材料中,高峰時段釋放熱量,減少機組啟停頻率,提升運行穩定性。在系統保溫環節,對地下埋管采用高密度聚乙烯保溫管,保溫層厚度不小于5 0 m m,地面管道與設備采用聚氨酯發泡保溫,外覆鍍鋅鐵皮保護層,減少冬季熱損失,確保供熱水溫穩定。

4 結語

綜上,本文全面剖析了水源熱泵在地?zé)峁┡こ痰膽?yīng)用邏輯,明確其需以適配的地?zé)?a href="http://www.xinke1.com/t/資源.html" >資源、地質環境及工程技術為前提,通過規范前期勘察設計、嚴格施工安裝、精細化運行優化,可實現技術效能最大化;同時針對實踐中的回灌、水質、能效問題,提出的針對性對策可有效提升系統穩定性與經濟性。未來,需進一步推動水源熱泵與智能化監控、多能互補技術的融合,優化技術適配性與可持續性,為更多地區的綠色供暖工程提供可復制、可推廣的應用范式,持續助力我國能源結構轉型與低碳供暖體系構建。
